זכוכית חכמה

זכוכית חכמה חשמלית

לפרטיות ושליטה בפרטיות

השימוש במחיצות זכוכית עם זכוכית חכמה או ציפוי פילם חכם נעשה לצורך השגת פרטיות מירבית והפרדת חללים.



במצבה הבסיסי, ללא חשמל, הזכוכית הינה חלבית, קרי אור עובר דרכה אך הוא מתפזר. בחיבור לחשמל הזכוכית החכמה הופכת לשקופה. השקיפות הינה כ- 85%. ניתן להפעיל על ידי מתג אלחוטי, שלט רחוק, אייפון וכו'

זכוכית חכמה נקראת לעיתים גם זכוכית מתחלפת, זכוכית חשמלית או זכוכית כימית. הזכוכית החכמה מהווה חלק מחלון, מחיצת זכוכית או אפילו סקיילייט.

מבנה הזכוכית הוא למינציה של פילם חכם מבוסס Liquid Crystal בין 2 זכוכיות. המוצר הסופי נקרא זכוכית חכמה או Smart Glass.

זכוכית חכמה גם מכונה זכוכית רבודה או טריפלקס, קרי 3 שכבות: זכוכית - פילם - זכוכית.

הזכוכית החכמה מתאימה למחיצת הפרדה בחדרי אמבטיה בבתי מגורים, בתי מלון, משרדים, מרפאות, חנויות, ולאמצעי תחבורה.

מוצרים

קיר חוץ, מבנה של זכוכית רבודה, רווח אוויר, וזכוכית Low-e

מחיצות פנים, שתי זכוכיות עפ פילם חכם מודבק (למינציה) בתווך

ציפוי פילם חכם להדבקה על גבי הזכוכית הקיימת

הורדות

 זכוכית חכמה

זכוכית חכמה מתייחסת לטכנולוגיית PDLC המיושמת על ידי שימוש בגבישים נוזליים - Liquid Crystal.

הזכוכית החכמה מיוצרת מ- 2 זכוכיות אקסטרא קליר וביניהן בתהליך "למינציה" מודבק פילם חכם בו מרוחה שכבת ה Liquid Crystal.
תהליך הלמינציה מתבצע על ידי חברות זכוכית המתמחות בהדבקת זכוכיות. ההדבקה נעשית בתנור מיוחד בו קבועות מידות החום והלחץ המתאימות בנוסף לשכבות דבק שקופות EVA. המוצר המתקבל הינו זכוכית חכמה במבנה זכוכית רבודה / טריפלקס.

זכוכית חכמה במצב טריפלקס הינה הפורמט הפופולרי עבור פתרון פרטיות.

כאשר הזכוכית החכמה אינה מחוברת לחשמל, מולקולות הגביש הנוזלי יפזרו את האור והזכוכית החכמה תהיה בגוון חלבי אטום. תחת שדה חשמלי מולקולות הגביש הנוזלי מסתדרות באופן שמעביר אור והזכוכית הופכת לשקופה עם רמת עמימות מסוימת.



זכוכית חכמה, מחיר אטרקטיבי, פרטיות בלחיצת כפתור, מהימנות ויציבות לאורך זמן.

על פי רוב עובי הזכוכית החכמה היא 12 מ"מ שזה כולל:

זכוכית - 5 מ"מ

דבק ופילם – 2 מ"מ

זכוכית - 5 מ"מ

ניתן כמובן להשתמש גם בזכוכיות בעלי עובי שונה.

התקנת זכוכית חכמה הינה דומה להתקנה של כל זכוכית אחרת. לאחר ההתקנה מחברים את כבל החשמל שיוצא מהזכוכית לשנאי שאנחנו מספקים.


מפרט טכני

סרטון תהליך ייצור זכוכית חכמה





יתרונות זכוכית חכמה

מדבקת פילם חכם

במקרים בהם קיימת זכוכית אנו מציעים מדבקת פילם חכם להדבקה על גבי הזכוכית הקיימת. המדבקה מגיעה כאשר צד אחד עם שכבת דבק שקופה. ההדבקה מבוצעת על הזכוכיות הקיימות בתהליך יבש (ללא מים כלל). פתרון נוח ופשוט מהחלפת זכוכית ומעניק פרטיות בלחיצת כפתור למחיצות זכוכית קיימות

מדבקה חכמה, מחיר אטרקטיבי, מועדי אספקה קצרים ביותר, מהימנות ויציבות לאורך זמן.

מדבקות שקופות מבוססות Liquid Crystal בישום ישיר על זכוכיות קיימות, באיכות גבוהה
ושקיפות מירבית. ניתן לחשיפה לחום או שמש ישירה.

מדבקת פילם חכם, הפתרון המושלם עבור פרטיות במבני ציבור, בתי חולים ומרפאות, משרדים וחדרי ישיבות בשכירות, מחיצות תקרה-רצפה.

פתרון אופטימלי לבעיות מידור וקבלת פרטיות במוסדות בטחוניים,צבא, משטרה, מעבדות וחדרי מחשב, חדרי תצפית.



  • חיתוכים ופינויים בפילם על פי שרטוט לקוח

  • משלוח אווירי, זמן אספקה שבועיים

  • צבעים: לבן, אפור בהיר, אפור כהה



מדבקת פילם חכם כוללת שנאי 220-48 וולט, שלט רחוק ויציאה למתג קבוע. ניתן אף להפעיל ע"י מכשיר נייד, מגע ואמצעים מוזרים אחרים... 😊
השנאי וערכת השליטה מתחברים לנקודת החשמל הקרובה ומוצנעים בתקרה האקוסטית.


הערה - אנו לא מיישמים מדבקת פילם חכם בחדרי אמבטיה וחדרים רטובים



מפרט טכני



זכוכית בידודית חכמה (IGU)


במקרים בהם הזכוכית החכמה מתוכננת להיות כקיר מסך, חשופה לשמש ומעבירה חום שמש, אנו ממליצים להתקין זכוכית בידודית (IGU).
זכוכית בידודית חכמה בנויה מזכוכית Low-e אשר מחזירה את קרני השמש, אוויר וזכוכית חכמה טריפלקס 12 או 14 מ"מ.


זכוכית בידודית, מחיר אטרקטיבי, מגנה מהשמש ומספקת פרטיות, מהימנות ויציבות לאורך זמן.

​זכוכית זו מהווה פתרון אופטימלי בדירות מגורים כאשר נדרשת פרטיות כלפי הסביבה.



צבעים: לבן, אפור בהיר, אפור כהה

הזכוכית כוללת  שנאי 220-48 וולט, שלט רחוק ויציאה למתג קבוע.

השנאי וערכת השליטה מתחברים לנקודת החשמל הקרובה ומוצנעים בתקרה האקוסטית.


מפרט טכני




שאלות נפוצות

מוצר

מה זו זכוכית חכמה או זכוכית חשמלית מתחלפת?


זכוכית חכמה או זכוכית חשמלית מתחלפת מבוססת על פילם חכם (SMART FILM). פילם חכם מיוצר על ידי מריחת Liquid Crystal בין 2 יריעות פלסטיק מוליכת חשמל PET ITO. כאשר הפילם החכם מודבק בין 2 זכוכיות (למינציה) בשימוש בדבק EVA, מתקבלת זכוכית חכמה.​ הזכוכית כאומר הינה זכוכית רבודה / טריפלקס.




האם הזכוכית החכמה מחוסמת?


זכוכית החכמה בדרך כלל הינה רבודה / טריפלקס והיא יכולה להגיע מחוסמת או ללא חיסום. ברוב היישומים משתמשים בזכוכית מחוסמת. הזכוכית בנויה מהדבקה של שתי זכוכיות וביניהן יריעה של פילם חכם ושתי יריעות של דבק EVA. בדרך כלל הזכוכית מגיעה בשכבות של 5+5 או 6+6 מ"מ. ניתן גם מבנה אחר על פי דרישת הארכיטקט.
הזכוכית מגיעה מוכנה להתקנה עם קידוחים ופינויים בהתאם לשרטוטי הארכיטקט.




האם זכוכית חשמלית יכולה להיות דלת או רק חלון קבוע?


זכוכית חכמה יכולה לבוא הן כחלון קבוע והן כדלת.
אנו נציע לכם את האפשרויות הקיימות בנושא לאחר קבלת תוכניות הפרויקט.




האם לזכוכית חכמה יתרונות בידוד רעשים?


בהחלט! זכוכית חכמה עשויה שכבות רבות לכן היא מספקת בידוד אקוסטי מעולה. המבנה של הזכוכית החכמה כולל 7 עד 9 שכבות ומבחינת רמת הבידוד המספרים מדברים בעד עצמם. זכוכית חכמה היא פתרון מושלם לבידוד רעשים בנוסף ליתרונות הבטיחותיים של זכוכית מחוסמת רבודה. להלן טבלה המייצגת את ערכי בידוד הרעשים עבור עוביי זכוכית חכמה שונים: מידע נוסף...




מה היתרונות של זכוכית חכמה?


זכוכית חכמה מחליפה פתרונות פרטיות כגון וילונות, היתרונות הבולטים הינם:

  1. 1.עלויות תחזוקה - אין עלויות בגין תחזוקה שוטפת כגון ניקוי הוילונות.
  2. 2.היגיינה - הזכוכית החכמה היגיינית בניגוד לווילונות אשר מהווים מקור לזיהום בקטריאלי.
  3. 3.אור טבעי - מעבר של אור טבעי לתוך החלל בניגוד לשימוש באור מלאכותי.
  4. 4.אפס תקלות - המוצר אמין לאורך זמן בניגוד למנועים מכניים וחשמליים
  5. 5.לחיצת כפתור - הזכוכית החכמה פועלת במהירות של אלפיות השנייה, ללא רעש וללא מאמץ לעומת מנגנונים מכניים.




מהו העובי של הזכוכית החכמה?


זכוכית חכמה הינה טריפלקס של מספר שכבות. למינציה שתי זכוכיות וביניהן דבק ופילם חכם. עובי הפילם החכם והדבק הוא כ- 2 מ"מ.
עוביה הכולל של זכוכית חכמה 5+5 מ"מ - 12 מ"מ; 6+6מ"מ - 14 מ"מ




האם ניתן ליישם מדבקה חכמה על זכוכית קיימת?


כן ישנה אפשרות להדביק פילם חכם על גבי זכוכית קיימת. באחריות הלקוח לבדוק שהזכוכית תהיה חלקה ונקייה משבבים ונתזי מתכת.




האם ניתן ליישם ציפוי פילם חכם בחדרים רטובים?


טכנית זה אפשרי אך אנו ממליצים ללקוחותינו ליישם בחדרי אמבטיה ובחדרי רחצה זכוכית חכמה - פילם חכם מודבק בין 2 הזכוכיות.





התקנה

איזה הכנות חשמל נדרשות עבור זכוכית חכמה?


הכנות חשמל הנדרשות הן מאוד פשוטות. ככלל, הזכוכיות החכמות מופעלות על ידי מתח חשמל בטיחותי של 48 וולט אשר מסופק על ידי שנאי מבדל בטיחותי. נדרש להגדיר מקום שבו אפשר להניח את השנאי, עדיף בפתח טכנאים או בתווך של תקרה צפה. השנאי מצד הכניסה (In) יהיה מחובר למתג הפעלה ובצד היציאה (Out) להוציא חוטים דרך פרופיל האלומיניום לחיבור לזכוכית החכמה.




האם ניתן להתקין את הזכוכית החכמה בחדר אמבטיה עם חשיפה למים ולחות?


הזכוכית החכמה אכן רגישה לחשיפה ללחות. כדי למנוע זאת אני מגינים על הזכוכית ע"י סיליקון נייטרלי (נא להתייעץ איתנו לקבלת דגם מתאים). בנוסף לזאת, במידת הצורך אנו מתקינים בכל זכוכית מגן סיליקון ייעודי וייחודי אשר מולבש על קצה הזכוכית ומונע לחלוטין חדירה של מים או לחות לתוך הזכוכית החכמה.




איזה מתג חשמל נדרש עבור זכוכית חכמה חשמלית מתחלפת?


הזכוכית החכמה דורשת כניסה של 48V AC , תדירות 50/60 הרץ. אנו מספקים שנאי מבדל מתח בטיחותי - 220-48V AC לפי תו תקן ישראלי, מארז בעל מקדם הגנה IP32, מפסק הגנה תרמי, מפסק חצי אוטומטי.




איזה פרופילים מתאימים להתקנה של זכוכית חכמה?


זכוכית חכמה סטנדרטית מיוצרת על ידי שתי זכוכיות שקופות נטולי עופרת, מחוסמות בעובי של 5 מ"מ כל אחת, והעובי הכולל מגיע ל-12 מ"מ, לכן אנחנו ממליצים להשתמש בפרופילים אשר יהיו בעלי מפתח של 20 מ"מ, ככה מעבר לזכוכית יהיה מרווח מספק על מנת ליישם סיליקון מאושר לשימוש בכדי לבצע בידוד ואטימה טובה של הזכוכית בפרופילים. בדרך כלל הפרופיל העליון יהיה 20 מ"מ על 35 מ"מ והפרופיל התחתון והפרופילים לשני הצדדים יהיו 20 מ"מ על 20 מ"מ.




איך מבצעים חיווט של דלת חכמה?


חיווט של דלת חכמה משמעותו שחוט חשמלי עובר דרך ציר ומתחבר לזכוכית החכמה באופן קבוע. קיימות מספר אפשרויות לחיווט הדלת החכמה:

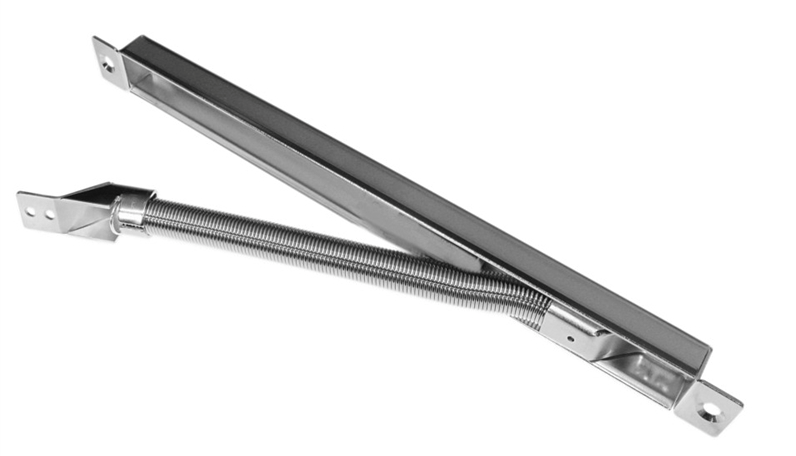

דלת חכמה עם מסגרת מלאה: משתמשים באביזר שנקרא מעביר מתח חבוי, אשר מעביר מתח חשמלי מהמשקוף לדלת.

דלת חכמה עם פירזול סנדל: משתמשים באביזר הנקרא שרשור מתכת גמיש להגנה על חוטי חשמל המחברים בין הדלת למשקוף

דלת חכמה עם ציר עליון תחתון: יש לבחור צירים אשר מתאימים לדלת 12 מ"מ ואשר עומדים בעומס המשקל של דלת כזאת. החיווט נעשה דרך הציר העליון כלפי מעלה בזווית של 180 מעלות כאשר המטרה למנוע מאמצים על חוט החשמל ובלאי שלו.




מה ההבדל בין מערכות רצפה תקרה לזיגוג בפרופיל מינימלי של זכוכית חכמה?


מערכת רצפה תקרה כוללות מסגרת שלמה של הפתח, ודלת עם מסגרת או על צירים. כאשר זיגוג מינימלי יהיה בדרך כלל מבוסס על פרופילים גלויים או חבויים לזכוכיות החכמות הקבועות והדלת החכמה תהיה על ציר עליון ותחתון.





לוגיסטיקה

איך מזמינים זכוכית חכמה?


ניתן לפנות אלינו דרך ה אתר או להתקשר. בעת הזמנת זכוכית חכמה אנו מבקשים לקבל את הפרטים הבאים: שלב א' - הבנת הצורך, הערכת מחיר שלב ב' - לקיחת מידות, תיאום פרופילים עם המתקין, הצעת מחיר.




איך נקבע מחיר התקנה (לרבות פירזול) של זכוכית חכמה?


התקנה של זכוכית חכמה מורכבת ממספר מרכיבים כמפורט למטה, התמחור מתבצע רק לאחר הבנה מעמיקה של כל המרכיבים, שהרי זה מידע נחוץ לתמחור אבל גם לייצור ותכנון ההתקנה. 1.כמות - המטר רבוע של הפרויקט, ככל שההיקף גדול יותר העלות ליחידה תהיה יותר נמוכה. 2.מפרט טכני - האם ההתקנה בפרופיל אלומיניום U סטנדרטי, מערכת רצפה תקרה של חברה מסוימת, צירים סטנדרטיים או צירי מותג יוקרתי כדוגמת Dorma. הדלת, האם בצירים עליון תחתון או בתוך מסגרת, האם במערכת כלשהיא כדוגמת 5000 SIRION של עמית מערכות או דלת של אקו ספייס. 3.מורכבות - האם נדרשים כלים מיוחדים כגון מנוף, מלגזה, אישור מכון תקנים עבור זכוכית בטיחות מעקה ועוד.




מהו זמן אספקה של זכוכית חכמה?


זמן אספקה נע בין 6 ל-8 שבועות.





אחר

מה ההבדל בין טכנולוגית NCAP ו- PDLC?


מדובר בשני תהליכים שונים להכנת פילם חכם.
NCAP הינה טכנולוגיה ותיקה, מעל 25 שנה בשוק, הפילם החכם הינו שקוף מאוד. מוצרים מבוססים על טכנולוגיית NCAP הם: PRIVALITE, VARIOPLUS, UMU FILM.
PDLC הינה טכנולוגיה אשר מיושמת כבר מעל 10 שנים והיא אפשרה ייצור סדרתי והורדץ מחירים בשוק הזכוכיות החכמות.
לסמארט פילמס קו ייצור התמוך בשתי הטכנולוגיות הנ"ל.
